1.PREMISSA:
Para ter acesso às telas SMB0010, SMB0030, SMB0309, SMB0311, SMB0312 e SMB0330, o usuário deverá solicitar o acesso dessa tela na tela INF1220. Consultar manual da tela INF1220 - SOLICITACAO DE ACESSO A PROGRAMAS.
2.OBJETIVO:
Este procedimento serve para auxílio do usuário na execução do cadastro e consulta de instrumento para a calibração interna ou externa. Tela SMB0330 – CADASTRO DE INSTRUMENTOS.
Segue as telas de auxílio para o cadastro de instrumento:
•SMB0010 – CADASTROS DE MARCA E MODELO
•SMB0030 – CADASTRO DE MAQUINAS E CONJUNTOS
•SMB0309 – CADASTRO DE TIPO DE INSTRUMENTO
•SMB0311 – CADASTRO DE UNIDADE DE MEDIDA
•SMB0312 – CADASTRO CERTIFICADO CALIBRACAO EXTERNA
•SMB0330 – CADASTRO DE INSTRUMENTOS
3.RESPONSABILIDADES
3.1Usuário: Efetuar o cadastro e consulta de instrumento para a calibração interna e externa.
4.PROCEDIMENTO
4.1SMB0010 – CADASTROS DE MARCA E MODELO
Para o procedimento na tela SMB0010 demostraremos o cadastro da marca e do modelo que utilizaremos no cadastro do instrumento.
A tela SMB0010 é composta por duas abas:
•MARCA
•MODELO
Para efetuar consulta na aba/página marca ou modelo, pressionar [F7] ou [CLICAR] no botão
para ativar o modo de consulta, informe o parâmetro para a consulta, pressionar [F8] ou [CLICAR] no botão
para efetuar a consulta;

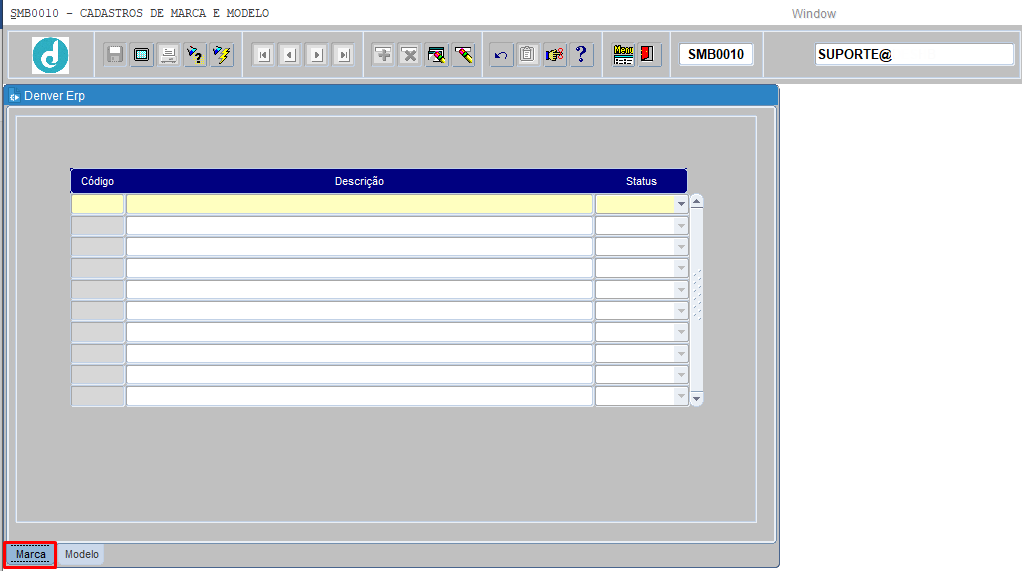

4.1.1ABA MARCA
Nesta aba cadastraremos a marca do instrumento.
Informar os campos abaixo para cadastrar uma marca:
Código: O sistema criará automaticamente e de modo sequencial, após o usuário finalizar o cadastro;
Descrição: Informar uma descrição para a marca;
Status: Informar o status da marca;
4.1.2ABA MODELO
Nesta aba cadastraremos o modelo do instrumento;
Código: O sistema criará automaticamente e de modo sequencial, após o usuário finalizar o cadastro;
Descrição: Informar uma descrição para o modelo;
Status: Informar o status do modelo;
4.2SMB0309 – CADASTRO DE TIPO DE INSTRUMENTO
Para o procedimento na tela SMB0309 demostraremos o cadastro e a consulta do tipo de instrumento usada na calibração.
Para efetuar uma consulta nessa tela, pressionar [F7] ou [CLICAR] no botão
para ativar o modo de consulta, informe o parâmetro para a consulta, pressionar [F8] ou [CLICAR] no botão
para efetuar a consulta.
Preencher os campos abaixo:
Código: O sistema criará automaticamente e de modo sequencial após salvar o registro;
Descrição: Informar uma descrição para o tipo de instrumento que deseja cadastrar;
4.3SMB0311 – CADASTRO DE UNIDADE DE MEDIDA
As unidades de medida são padrões convencionados que permitem quantificar uma ampla variedade de propriedades, tornando possível medir e comparar coisas de maneira precisa e consistente. Elas desempenham um papel fundamental em nossa compreensão e interação com o mundo.
Para o procedimento na tela SMB0311 demostraremos o cadastro e a consulta da unidade de medida usada na calibração.
A tela é composta por duas abas/páginas.
•GRUPOS DE UNIDADE DE MEDIDAS
•UNIDADE DE MEDIDAS
Para efetuar consulta em qualquer uma das abas nessa tela, basta pressionar [F7] ou [CLICAR] no botão
para abrir o modo de consulta, informar o parâmetro para a consulta e pressionar [F8] ou [CLICAR] no botão
para consultar.
4.3.1ABA GRUPOS DE UNIDADE DE MEDIDAS
Nesta aba é feito o cadastro do grupo que a unidade de medida pertence.
Código: O sistema retornará de forma automática e sequencial, após a finalização do cadastro;
Descrição: Informar uma descrição para o grupo da unidade de medida;
Status: Selecionar o status do grupo da unidade de medida;
4.3.2ABA UNIDADE DE MEDIDAS
Nesta aba cadastraremos a unidade de medida conforme o seu grupo.
Código: O sistema retornará de forma automática e sequencial, após a finalização do cadastro;
Descrição: Informar uma descrição para o grupo da unidade de medida;
Simbologia: Informar uma descrição para o grupo da unidade de medida;
Vlr Kpa: Informar uma descrição para o grupo da unidade de medida;
Status: Selecionar o status da unidade de medida;
Grupo Da Unidade De Medida: Pressionar [F9] para listar, selecionar ou informar o código do grupo da unidade de medida;
Se o instrumento for para a calibração interna, pule a fase 4.4, mas se o instrumento for para a calibração externa, execute a fase 4.4.
4.4SMB0312 – CADASTRO CERTIFICADO CALIBRACAO EXTERNA
Para o procedimento na tela SMB0312 demostraremos o cadastro e a consulta de certificado para a calibração externa. Em caso de dúvidas, consultar o manual do SMB0312 - PROCEDIMENTO PARA CADASTRO DE CERTIFICADO PARA CALIBRAÇÃO EXTERNA.
A tela SMB0312 é composta por duas abas/páginas:
•CADASTRO EXTERNO
•CERTIFICADO MONOMETRO
Para efetuar consulta em qualquer uma das abas nessa tela, basta pressionar [F7] ou [CLICAR] no botão
para abrir o modo de consulta, informar o parâmetro para a consulta e pressionar [F8] ou [CLICAR] no botão
para consultar.
4.4.1ABA CADASTRO EXTERNO
Neta aba cadastraremos os certificados externos
Empresa: Pressionar [F9] para listar, selecionar ou informar o código da empresa;
Filial: Pressionar [F9] para listar, selecionar ou informar o código da filial;
Depto: Pressionar [F9] para listar, selecionar ou informar o código do departamento;
Secao: Pressionar [F9] para listar, selecionar ou informar o código da seção;
Nº Certificado: Informar o número do certificado;
Descrição: Informar a descrição do certificado;
Certificadora: Pressionar [F9] para listar, selecionar ou informar o código da certificadora;
Nome: O sistema retornará automaticamente o nome da certificadora, conforme o código informado no campo Certificadora;
Data Calibracao: Informar a data de calibração do instrumento;
Data Vencimento: Informar a data de validade do certificado;
Residuo: Informar o resíduo;
Valor A: Informar o primeiro valor;
Valor B: Informar o segundo valor;
Valor C: Informar o terceiro valor;
Faixa: Pressionar [F9] para listar, selecionar ou informar o código da faixa de calibração;
Unidade Medida: Pressionar [F9] para listar, selecionar ou informar o código da unidade de medida;
ENTRADA SAIDA: Informar se é entrada ou saída;
VALOR NOMINAL: Informar o valor nominal da calibração. é o valor arredondado ou aproximado de uma grandeza característica do instrumento, servindo de guia para sua utilização apropriada;
ESCALA INICIO: Informar a escala inicial da calibração;
ESCALA FIM: Informar a escala final da calibração;
VALOR REAL: Informar o valor real da calibração. É o valor utilizado como base para comparação entre outros valores de grandezas da mesma classe;
Erro: O sistema retornará automaticamente conforme o cálculo dos valores informados nos campos VALOR NOMINAL, ESCALA INICIO, ESCALA FIM e o campo VALOR REAL;
RESOLUCAO PADRAO: Informar a resolução padrão do instrumento. A resolução é a menor indicação que pode ser observada no instrumento;
Deriva: Informar o valor derivante do instrumento. Deriva instrumental é a variação da indicação ao longo do tempo, contínua ou incremental, devida a variações nas propriedades metrológicas de um instrumento de medição;
K: Informar o fator de abrangência total. O fator de abrangência determina a confiança nos pontos de dados dentro de um determinado valor de desvio padrão;
U±: Informar o valor da incerteza medida. A incerteza de medição é um parâmetro não negativo que caracteriza a dispersão dos valores atribuídos a um mensurando, com base nas informações utilizadas;
Usuario / Data De Inclusao: O sistema retornará automaticamente conforme a data e o usuário que efetuou o cadastro do certificado;
Para anexar certificado digitalizado, basta [CLICAR] no botão
, selecionar e adicionar.
Para visualizar o certificado digitalizado, basta [CLICAR] no botão
;
4.4.2ABA CERTIFICADO MONOMETRO
Nesta aba cadastraremos os certificados de monômetro.
Empresa: Pressionar [F9] para listar, selecionar ou informar o código da empresa;
Filial: Pressionar [F9] para listar, selecionar ou informar o código da filial;
Depto: Pressionar [F9] para listar, selecionar ou informar o código do departamento;
Secao: Pressionar [F9] para listar, selecionar ou informar o código da seção;
Nº Certificado: Informar o número do certificado;
Descrição: Informar a descrição do certificado;
Certificadora: Pressionar [F9] para listar, selecionar ou informar o código da certificadora;
Nome: O sistema retornará automaticamente o nome da certificadora, conforme o código informado no campo Certificadora;
Data Calibracao: Informar a data de calibração do instrumento;
Data Vencimento: Informar a data de validade do certificado;
Residuo: Informar o resíduo;
Valor A: Informar o primeiro valor;
Valor B: Informar o segundo valor;
Valor C: Informar o terceiro valor;
Faixa: Pressionar [F9] para listar, selecionar ou informar o código da faixa de calibração;
Unidade Medida: Pressionar [F9] para listar, selecionar ou informar o código da unidade de medida;
ESCALA INICIO: Informar a escala inicial da medição;
ESCALA FIM: Informar a escala final da medição;
VALOR NOMINAL: Informar o valor nominal da calibração. é o valor arredondado ou aproximado de uma grandeza característica do instrumento, servindo de guia para sua utilização apropriada;
Carrego 1: Informar o valor carregado no manômetro durante a calibração;
Descar. 1: Informar o valor descarregado na primeira etapa da calibração;
Descar. 2: Informar o valor descarregado na segunda etapa da calibração;
Descar. 3: Informar o valor descarregado na terceira etapa da calibração;
Media: O sistema retornará automaticamente o valor médio, conforme o cálculo dos valores informados nos campos Carrego 1, Descar. 1, Descar. 2 e o campo Descar. 3;
Desvio: O sistema retornará automaticamente o desvio, conforme o cálculo dos valores informados nos campos Carrego 1, Descar. 1, Descar. 2 e o campo Descar. 3;
U ±%: Informar o percentual da incerteza medida;
U ±: Informar o valor da incerteza medida. A incerteza de medição é um parâmetro não negativo que caracteriza a dispersão dos valores atribuídos a um mensurando, com base nas informações utilizadas;
K: Informar o fator de abrangência total. O fator de abrangência determina a confiança nos pontos de dados dentro de um determinado valor de desvio padrão;
RESOLUCAO PADRAO: Informar a resolução padrão do instrumento. A resolução é a menor indicação que pode ser observada no instrumento;
Deriva: Informar o valor derivante do instrumento;
Usuario / Data De Inclusao: O sistema retornará automaticamente conforme a data e o usuário que efetuou o cadastro do certificado;
Desc. Faixa: Descrição da faixa informada no campo Faixa;
Para anexar certificado digitalizado, basta [CLICAR] no botão
, selecionar e adicionar.
Para visualizar o certificado digitalizado, basta [CLICAR] no botão
;
4.5SMB0030 – CADASTRO DE MAQUINAS E CONJUNTOS
Para o procedimento na tela SMB0030, utilizaremos apenas a aba CADASTRO DE TAGS. Demostraremos o cadastro e a consulta de tags que será utilizada no cadastro de instrumento.
Empresa: Pressionar [F9] para listar, selecionar ou informar o código da empresa;
Filial: Pressionar [F9] para listar, selecionar ou informar o código da filial;
Departamento: Pressionar [F9] para listar, selecionar ou informar o código do departamento;
Secao: Pressionar [F9] para listar, selecionar ou informar o código da seção;
Nomenclatura: Pressionar [F9] para listar, selecionar ou informar o código da nomenclatura;
Tag: Informar a tag;
Serviço: Selecionar o tipo de serviço;
Status: Selecionar o status da tag;
Tipo Instrumento: Pressionar [F9] para listar, selecionar ou informar o código do tipo de instrumento;
Unidade De Medida: Pressionar [F9] para listar, selecionar ou informar o código da unidade de medida;
Tolerancia De Processo: Informar a tolerância permitida no processo;
Pontos Criticos De Controle: Informar se há pontos críticos ou não;
Faixa Calibracao Minimo: Informar o valor mínimo da faixa de calibração;
Maximo: Informar o valor máximo da faixa de calibração;
Capacidade Medicao: Informar o valor mínimo da capacidade de medição;
Ate: Informar o valor máximo da capacidade de medição;
Rosca De Processo: Informar o valor de medição da rosca;
Comprimento Haste: Informar o valor do comprimento da haste;
Diametro: Informar o valor do diâmetro;
Dimensoes: Informar os valores das dimensões;
Resolucao: Informar o valor da resolução;
Acessorios: Informar os acessórios;
Usuario Inclusao: O sistema retornará automaticamente o nome do usuário e a data que foi feita a inclusão do registro no sistema;
Usuario Alteracao: O sistema retornará automaticamente o nome do usuário e a data que foi feita a alteração do registro no sistema;
[CLICAR] no botão
para visualizar (O sistema busca as informações dos campos Tag, Unidade Medida, Capacidade Medicao e Faixa Calibracao) ou informar o valor padrão. Preencher os campos abaixo;
4.6SMB0330 – CADASTRO DE INSTRUMENTOS
Um instrumento é um objeto simples ou constituído por várias peças, que serve para executar um trabalho, fazer uma medição ou observação.
Para o procedimento na tela SMB0330 demostraremos o cadastro e a consulta do instrumento usada na calibração.
Para efetuar uma consulta nessa tela, pressionar [F7] ou [CLICAR] no botão
para ativar o modo de consulta, informe o parâmetro para a consulta, pressionar [F8] ou [CLICAR] no botão
para efetuar a consulta.
Tag: Pressionar [F9] para listar, selecionar ou informar o código da tag;
Empresa: Pressionar [F9] para listar, selecionar ou informar o código da empresa;
Filial: Pressionar [F9] para listar, selecionar ou informar o código da filial;
Departamento: Pressionar [F9] para listar, selecionar ou informar o código do departamento;
Secao: Pressionar [F9] para listar, selecionar ou informar o código da seção;
Numero: Informar o número do instrumento;
Nro De Serie: Informar o número de série do instrumento;
Tipo Calibracao: Selecionar o tipo de calibração para o instrumento;
Descrição: Informar uma descrição para o instrumento;
Só pode escolher uma das opções entre a absoluta aceitação e o percentual de aceitação!
Absoluto Aceitacao: Informar o valor de aceitação na medição do instrumento;
Percentual Aceitacao: Informar o percentual de aceitação na medição do instrumento;
Status: Selecionar o status do documento;
[CLICAR] no botão
para informar ou visualizar a justificativa da inativação do instrumento. Este botão ficará ativado depois que é alterado o status de um instrumento;
[CLICAR] no botão
para informar ou visualizar os instrumentos em manutenção;
Instrumento Padrao: Informar é um instrumento padrão ou não;
Data Calibracao: Informar a data de calibração do instrumento;
Intervalo: Informar o intervalo de dias para a calibração;
Tipo Instrumento: Pressionar [F9] para listar, selecionar ou informar o código do tipo de instrumento;
Marca: Pressionar [F9] para listar, selecionar ou informar o código da marca do instrumento;
Modelo: Pressionar [F9] para listar, selecionar ou informar o código do modelo do instrumento;
POP: Pressionar [F9] para listar, selecionar ou informar o código do procedimento operacional padrão do instrumento;
Observacao: Informar uma observação referente ao instrumento;
Selecionar a categoria do instrumento;
Responsável:
Emp: Pressionar [F9] para listar, selecionar ou informar o código da empresa;
Filial: Pressionar [F9] para listar, selecionar ou informar o código da filial;
Cod.: Pressionar [F9] para listar, selecionar ou informar o código do colaborador responsável;
Detalhes Interno:
Unidade De Medida: Pressionar [F9] para listar, selecionar ou informar o código da unidade de medida;
Escala Minima: Informar o valor mínimo da escala;
Escala Maxima: Informar o valor máximo da escala;
Resolucao Escala: Informar o valor da resolução da escala;
Detalhes Externos:
Nº Certificado: Pressionar [F9] para listar, selecionar ou informar o número do certificado;
Sequencia: Pressionar [F9] para listar, selecionar ou informar o código da sequência de medição;
FLUXOGRAMA DE CADASTRO DE INSTRUMENTO.
